一、產品特點：

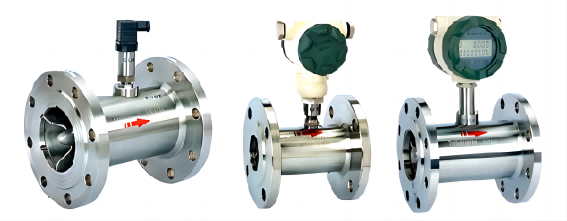

1．LWG系列渦輪流量計的傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。

2．結構簡單、牢固以及拆裝方便。

3．測量范圍寬，下限流速低。

4．壓力損失小，重復性好，精度高。

5．具有較高的抗電磁干擾和抗振動能力。

二、工作原理：

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大調整，形成有一定幅度的連續的矩形脈沖波，可遠傳**顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，

流量方程為：Q=3600×f/k; 式中：

f——脈沖頻率[Hz]；

k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

Q——流體的瞬時流量（工作狀態下）[m3/h]；

3600——換算系數。

每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三，技術參數

四，選型表：

【例】LWGY-50AIC2/EX/NT注：1、法蘭連接尺寸按JB/T 81-1994 或JB/T 9119-2000。2、有*者為特殊定貨。

其涵義是：渦輪式流量計，通徑DN50，精度 百分之1.0，4～20mA 模擬輸出，額定工作壓力小于 2.5MPa，有防爆要求，常溫。
