一、產品概述：
   HNPY-RD系列雷達液位計屬于通用型雷達液位計，它基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。雷達液位計發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用**新的微處理技術和調試軟也可以準確的分析出物位的回波。
二、參數精度：

測量范圍：0.5米--70米

過程連接：螺紋/法蘭螺紋/法蘭

過程溫度：-40℃～250℃

過程壓力：-1.0～4.0Mpa

精    度：±1mm--±15mm

信號輸出：4～20mA/HART 兩線

防爆等級：Exia IIC T6/IP67

應用介質：應用液體、固體顆粒強腐蝕性液體小介電常數液體、固體
   智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
三、測量方法
是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的****少100mm。對于過溢保護，可定義一段雷達液位計**距離附加在盲區上。**小測量范圍與天線有關。隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的�；氐矫}沖發射裝置。

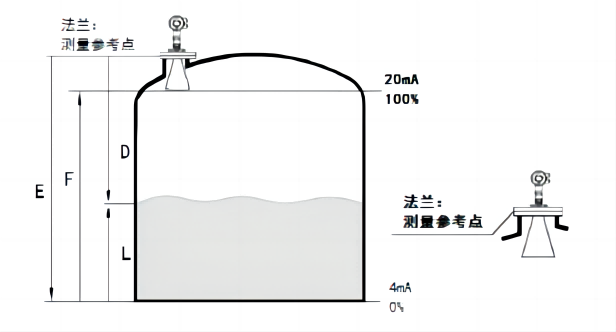

四、測量原理
雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度[1]。
五、安裝說明
（1）墻**安裝短管的外壁：離罐壁為罐直徑1/6處，**小距離為200mm。
（2）不能安裝在入料口的上方。
（3）不能安裝在中心位置，如果安裝在**，會產生多重虛假回波，干擾回波會導致信號丟失。
（4）接管直徑應小于或等于屏蔽管長度（100mm或250mm）。
六、注意事項
1.測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。
2.若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
3.理論上測量達到天線**的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的****少100mm。
4.對于過溢保護，可定義一段**距離附加在盲區上。
5.**小測量范圍與天線有關[1]。
優勢及應用
1.雷達液位計可以測量液體、固體介質比如：原油、漿料、原煤、粉煤、揮發性    液體等；
2.可以在真空中測量可以測量所有介質常數>1.2的介質，測量范圍可達70m；
3.供電和輸出信號通過一根兩芯線纜（回路電路）,采用4…20mA輸出或數字型 信號輸出；
4.非接觸式測量安裝方便采用極其穩定的材料牢固耐用，精確**分辨率可達1mm；
5.不受噪音、蒸汽、粉塵、真空等工況影響；
6.不受介質密度和溫度的變化，過程壓力可達400bar,介質溫度可達-200℃**800℃；
7.安裝方式有多種可以選擇：頂部安裝、側面安裝、旁通管安裝、導波管按裝；
8.調試可多種方式選擇：采用編程模塊調試（相當于一個分析處理儀表）、SOFT軟件調試、HART手持編程器調試，調試起來方便快捷裝；

測量原理：調頻連續波 測量精度：±1MM 測量范圍：0.08-120m 立波束角:：<2° 環境溫度：-60℃到70℃ 過程溫度：標準型-60-130℃ 高 溫 型：-60-240℃ 特殊裝置：-60℃到1200℃ 特殊裝置：-0.1~10Mpa 防爆等級：隔爆Exd IIC T6 Ga 防護策級：IP67 電源電壓：12-24VDC/220VAC 信號輸出：4-20mA(四線制) 信號輸出：RS485.Modbus
